TS3FD SE2SF雙節法蘭膜片聯軸器
- 產品簡介： 檢測兩安裝盤之間的距離首先應將主,從動機器轉子置于運轉位置,然后測取兩安裝盤之間的距離F(在圓周向取3～4個讀數的平均值),并使F尺寸符合安裝總圖上的尺寸.
- 咨詢熱線：0317-8309525
-
產品詳情
SE2SF多節法蘭膜片聯軸器
SE2SF Double plate springs coupling
產品特點：
1.膜片型彈性聯軸器
2.高靈敏度、高扭矩剛性
3.零回轉間隙
4.順時針與逆時針回轉特性相同
5.不銹鋼膜片補償角向和軸向偏差
6.利用夾緊螺絲固定
可根據用戶需求進行非標訂做,按客戶要求開鍵槽
選型舉例：
例如：SE2SF-39-0810
SE2SF：系列號 材質為鋁合金
39：外經尺寸：39mm，夾緊螺絲固定
08：d1軸徑為：8mm
10：d2軸徑為：10mm
E2SF雙節法蘭膜片聯軸器安裝盤的找正和檢測
為了確保安裝盤的正確安裝，可利用百分表檢測安裝盤的外圓及端面，外圓和端面的跳動均不應大于0.05mm，可利用百分表檢測安裝盤的外圓及端面，外圓和端面的跳動均不應大于0.05mm，對外圓直徑大于250mm或對錐孔配合的安裝盤，端面跳動在固定情況下允許為0.08mm。
檢測兩安裝盤之間的距離
首先應將主、從動機器轉子置于運轉位置，然后測取兩安裝盤之間的距離F（在圓周向取3～4個讀數的平均值），并使F尺寸符合安裝總圖上的尺寸（或間隔軸與這個片組實測尺寸之和）,鼓形齒式聯軸器，誤差控制在0～0.4mm的范圍內。若要采用軸向預補償，則要根據所需的軸向預補償數值來調整兩安裝盤之間的距離，此數值一般取聯軸器所聯驅、從動機安裝盤端面距離的冷熱變化值,GL鏈條聯軸器。根據這一數值可采用實測法或估算法，以實測值更為準確。

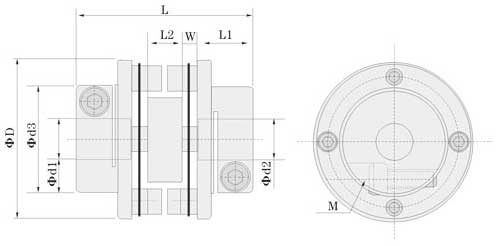

外型尺寸Dimensions 單位：mm
| 型號 Model | φd1φd2 軸徑Bore | φD | L | φD3 | L1 | L2 | M | 擰緊力矩 Wrench Torque （N.m） |
| SE2SF-34 | 6 8 9 | 34 | 37 | 21.6 | 12 | 7 | M3 | 1.5 |
| SE2SF-39 | 8 9 10 | 39 | 47 | 24 | 14.5 | 8 | M4 | 3.4 |
| SE2SF-44 | 10 11 12 14 | 44 | 47 | 29.5 | 15 | 9 | M4 | 3.4 |
| SE2SF-56 | 14 16 19 20 | 56 | 61 | 38 | 20 | 11 | M5 | 7.0 |
| SE2SF-68 | 15 19 20 22 24 25 | 68 | 74 | 46 | 24 | 14 | M6 | 14.0 |
| SE2SF-82 | 20 24 25 28 30 | 82 | 98 | 56 | 30 | 22 | M8 | 25.0 |
技術參數Specifications 單位：mm
| 型號 Model | 額定扭矩 Rated Torque （N.m） | 扭矩可達 Max.Torque （N.m） | 轉速可達 Max.Rotational Frequency （rpm） | 慣性力矩 Moment of Inertia （kg ㎡） | 靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad） | 徑向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 軸向偏差 Enors of Shaft End-slay （mm） | 重量 Mass （g） |
| SE2SF-34-□□□□ | 3.8 | 7.6 | 6000 | 6.5×10-6 | 1300 | 0.02 | 2 | ±0.3 | 46 |
| SE2SF-39-□□□□ | 6.7 | 13.4 | 6000 | 12.5×10-6 | 2000 | 0.02 | 2 | ±0.3 | 75 |
| SE2SF-44-□□□□ | 9.7 | 19.4 | 6000 | 24.5×10-6 | 2800 | 0.02 | 2 | ±0.3 | 98 |
| SE2SF-56-□□□□ | 24 | 48 | 6000 | 82.5×10-6 | 4000 | 0.02 | 2 | ±0.3 | 194 |
| SE2SF-68-□□□□ | 40 | 80 | 6000 | 225×10-6 | 6200 | 0.02 | 2 | ±0.3 | 376 |
| SE2SF-82-□□□□ | 85 | 170 | 6000 | 985×10-6 | 8300 | 0.02 | 2 | ±0.3 | 640 |
說明：慣性力矩和重量按特大孔徑計算。
