JMIJ型接中間軸型膜片聯軸器
- 產品簡介： JMIJ型接中間軸型膜片聯軸器檢查兩個半聯軸節的內孔直徑和長度是否同原動機,工作機的直徑和軸伸長度尺寸相符.
- 咨詢熱線：0317-8309525
-
產品詳情
JMIJ型接中間軸型膜片聯軸器安裝使用說明
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。 然后 檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。一般選型時，讓原動機和工作機端半聯軸節長度小于其軸伸長度10— 30mm為好。
2. 為了便于安裝，可將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以 齊平為好。 檢測兩半聯軸節之間的距離：沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值，及加長段與兩個膜片組實測尺寸之和，兩者誤差控制在0—0.4mm范 圍之內。
3. 找正：用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動，當法蘭盤外圓小于250mm時跳動值應不大于0.05mm；當法蘭盤外圓大于250mm時，跳動值應不大于0.08.

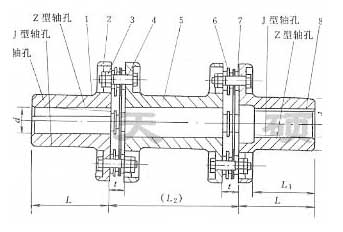

JMIJ型接中間軸型膜片聯軸器基本參數和主要尺寸
| 型 號 | 公稱轉矩 Tn /N.m | 瞬時轉矩可達 Tmax /N.m | 轉速可達 nmax r/min | 軸孔直徑 d,d1 | 軸孔長度 | D | D1 | D2 | L1 min | t | 質量 Kg | 轉動慣量 kg.㎡ | 0.252 | ||
| J1型Y型 | L建議 | ||||||||||||||
| L | L1 min 質量 | 每增加 1m的 質量 | |||||||||||||
| JMⅡJ1 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 41 | 0.002 | |
| JMⅡJ2 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 80 | 2.9 | 0.003 | ||||
| JMⅡJ3 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 8 | 0.009 | |
| JMⅡJ4 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 116 | 8.5 | 0.017 | ||||
| JMⅡJ5 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12.5 | 12 | 0.034 | |
| JMⅡJ6 | 1250 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 140 | 15±0.4 | 16.5 | 0.053 | |||
| JMⅡJ7 | 2000 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 114 | 21 | 19 | 0.082 | ||||
| JMⅡJ8 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 19 | 0.092 | |
| JMⅡJ9 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 27 | 21 | 0.117 | ||
| JMⅡJ10 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 170 | 23±0.5 | 36 | 0.191 | |||
| JMⅡJ11 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 140 | 42 | 26 | |||||
| JMⅡJ12 | 6300 | 10000 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 190 | 50 | 0.349 | ||||
| JMⅡJ13 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 47 | 0.56 | |
| JMⅡJ14 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 220 | 78 | 0.75 | ||||
| JMⅡJ15 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 240 | 32±0.7 | 110 | 51 | 1.26 | ||
| JMⅡJ16 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 125 | 72 | 1.63 | ||
| JMⅡJ17 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 290 | 160 | 2.45 | ||||
| JMⅡJ18 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 300 | 38±0.9 | 220 | 3.99 | |||
| JMⅡJ19 | 31500 | 50000 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 245 | 89 | 4.98 | ||
| JMⅡJ20 | 35500 | 56000 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 350 | 275 | 6.28 | ||||
| JMⅡJ21 | 40000 | 63000 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 370 | 320 | 7.68 | ||||
| JMⅡJ22 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 110 | 11.6 | |
| JMⅡJ23 | 63000 | 100000 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 145 | 19.8 | |
| JMⅡJ24 | 80000 | 125000 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 440 | 620 | 23.6 | ||||
| JMⅡJ25 | 90000 | 140000 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 480 | 740 | 31.9 | ||||
| JMⅡJ26 | 112000 | 180000 | 1200 | 180-300 | 242-470 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 190 | 50.4 | |
| JMⅡJ27 | 140000 | 200000 | 1150 | 220-300 | 242-470 | 295 | 720 | 410 | 520 | 1050 | 57 | ||||
| JMⅡJ28 | 160000 | 224000 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 1200 | 215 | 69.4 | ||
| JMⅡJ29 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 600 | 1400 | 95.5 | ||||
| JMⅡJ30 | 280000 | 450000 | 1000 | 280-360 | 380-550 | 875 | 480 -550 | 559 | 620 | 50±1.6 | 1400 | 235 | 96.5 -109.5 | ||
| JMⅡJ31 | 400000 | 630000 | 930 | 300-400 | 380-650 | 935 | 520-600 | 610 | 630 | 60±1.0 | 1800 | 290 | 142-162 | ||
| JMⅡJ32 | 450000 | 710000 | 880 | 320-420 | 380-650 | 380 | 1030 | 480-640 | 622 | 690 | 2250 | 330 | 194-240 | ||
| JMⅡJ33 | 560000 | 900000 | 820 | 360-460 | 450-800 | 400 | 1080 | 580-700 | 660 | 726 | 66±2.2 | 2750 | 390 | 271-325 | |
| JMⅡJ34 | 1000000 | 1600000 | 740 | 400-500 | 460 | 1160 | 620-750 | 750 | 836 | 70±2.3 | 3500 | 450 | 387-465 | ||
| JMⅡJ35 | 1400000 | 2240000 | 680 | 440-560 | 520 | 1290 | 790-840 | 820 | 946 | 82±2.6 | 5000 | 570 | 750-810 | ||
| JMⅡJ36 | 2000000 | 3150000 | 620 | 480-600 | 540-800 | 570 | 1410 | 760-920 | 900 | 1040 | 92±2.8 | 6500 | 710 | 1050-1290 | |
| JMⅡJ37 | 2800000 | 4000000 | 570 | 450-630 | 640-800 | 610 | 1530 | 810-980 | 1000 | 1100 | 105±3.4 | 8400 | 880 | 1630-1950 | |
| JMⅡJ38 | 4000000 | 6000000 | 520 | 560-710 | 670 | 1670 | 950-1070 | 1100 | 1210 | 115±3.4 | 11000 | 1050 | 2670-3030 | ||
| JMⅡJ39 | 5000000 | 8000000 | 480 | 600-750 | 680-800 | 730 | 1830 | 970-1170 | 1200 | 1320 | 125±3.7 | 15000 | 1350 | 4060-4800 | |
| JMⅡJ40 | 6300000 | 10000000 | 430 | 670-850 | 780-880 | 800 | 2000 | 1140-1290 | 1300 | 1450 | 130±4 | 19000 | 1600 | 6600-7500 | |
| JMⅡJ41 | 8000000 | 12500000 | 400 | 750-850 | 780-980 | 2200 | 1260-1420 | 1400 | 1600 | 140±4.4 | 25000 | 1850 | 10400-11900 | ||
| JMⅡJ42 | 10000000 | 16000000 | 350 | 800-950 | 960 | 2400 | 1370-1550 | 1500 | 1760 | 32000 | 2100 | 15200-17400 | |||
